旋流风口

详细说明/ Parameter

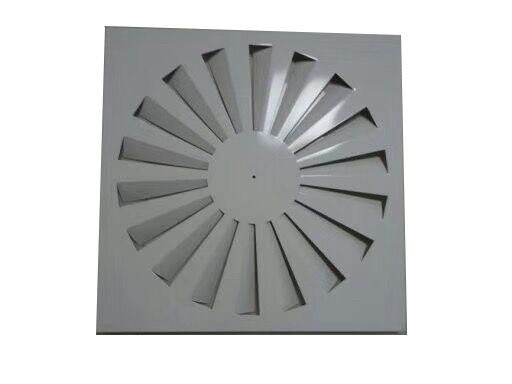

旋流风口：

一般用于高度在3.8米以上的较大空间，如机场、车站候车厅、会展中心、剧院、体育馆、工业厂房等场所。

风口表面装有可调式叶片和散流圈，叶片根据流体动力学原理设计的，可以使气流形成具有一定初速涡旋流送出，从而使送风射程远，射流覆盖面大，增加气流的对流效果。

叶片可根据送风工况的不同而改变送风射角，叶片的调整可以通过人工或电动来完成。

外框采用优质铝板旋压成型工艺，整体强度高，外形美观，表面可配合装饰要求进行静电喷塑。

可与风量调节开关配合使用。

分类
旋流风口可分为手动旋流风口，电动旋流风口两种。
手动旋流风口:必须人为手动调制相应角度才能送风。
电动执行机构型:电动旋流风口可用开关控制,220V电动控制调节叶片来调节风量大小，随意调至送风角度。
温控型(温感型):温感旋流风口颈部装有温感执行器，能自动感测到气流温度，并自动驱动内层叶片以改变送风角度。当夏季送风温度≤17℃时，叶片可以自动调节到供冷模式，气流呈水平吹出;当冬季送风温度≥27℃时，叶片可以自动调节到供暖模式，气流呈垂直方向吹出。可满足冬夏季不同工况下的送风要求。温感执行器无需人工或电源及电控设备，具有节能、环保、性能稳定、安装简便、免维护等优点。
安装使用
手动旋流风口，电动旋流风口均可适合工业厂房或高级活动场所。旋流风口既可安装在层高很大的公共场所(如:工业厂房、机场、剧院、银行营业厅等)，也可安装在层高≥3.80m的室内(如会议室)，尤其适合于送风温差从-10K+15K范围内变化的场所。
产品选用
1. 旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。
2. 旋流风口的材质主要有钢制和铝合金两类。
3. 选型要点
1) 根据工程特点、所需气流组织类型、调节性能和送风方式等，选择相应的风口类型。
2) 根据需要风量[送风或排(回)风]，在风口颈部(或风口进出口断面处)允许的风速范围内，确定所需风口的尺寸。
3) 校核所选择风口的主要技术性能，如射程、压力损失、噪声指标以及工作区域内的风速与温差。
4) 确定所选风口的布置安装方式以及与风道的连接方式。
施工安装
1.安装前应检查风口机械性能。
a) 风口的活动零件，要求动作自如、阻尼均匀，无卡死和松动。
b) 导流片可调或可拆卸的产品，要求调节拆卸方便、可靠，定位后无松动现象。
2. 风口外表装饰面应平整、叶片分布应匀称、颜色应一致、无明显的划伤和压痕。
3. 风口允许偏差值应符合表2规定。
